HVAC フィン用 3003 親水性コーティングされたアルミ ホイル

1. はじめに

最新のヒートポンプ/空調 (HPAC) 業界では、高効率と高信頼性が求められています。

世界的なエネルギー基準がより厳しくなり、消費者がより高い快適性を求めるようになるにつれて、HVAC システムのあらゆる部分が効率を高める必要に迫られています。

すべての部品の中でも、空気と冷媒の熱交換を助ける、薄くてしっかりと詰まった金属板である、気取らないアルミニウム フィンは、システム全体の効率に大きな影響を与えます。

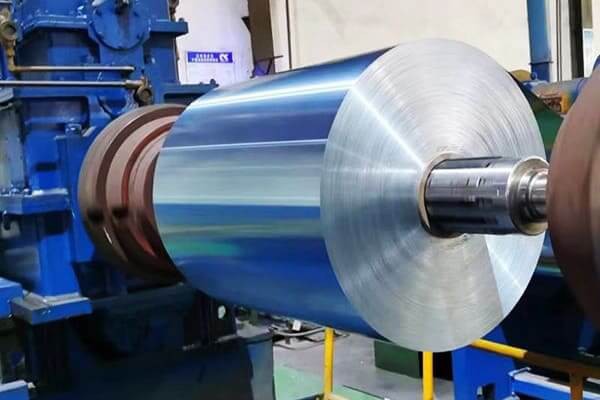

HVAC フィン用の 3003 親水性コーティング アルミニウム フォイルは、蒸発器や凝縮器などの熱交換器で実績のある素材です。

このユニークな製品は、3003 アルミニウム合金の機械的強度と、フィンが液体と接触する方法を大きく変える人工コーティングの表面処理を備えています。

これは、HVAC の運用における最も永続的な問題の 1 つである凝縮水の処理に対する重要な解決策につながります。

2. 3003 親水性コーティングアルミ箔とは何ですか?

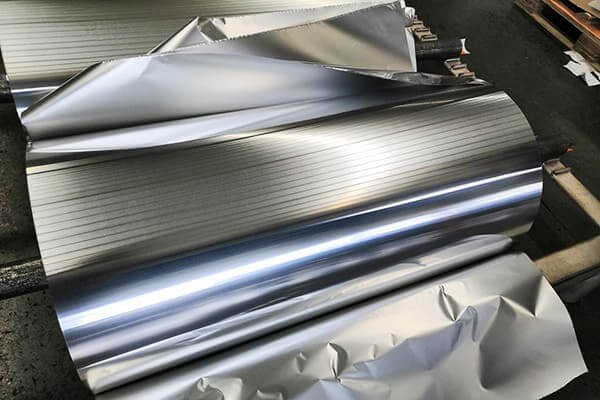

3003 親水性コーティングアルミニウム箔 – 3003 アルミニウム合金基材と水の広がりを促進する表面コーティングを備えた高性能素材です。

このユニークな製品は、スタック型フィンおよびアクティブ水分管理パッドで使用する熱交換器フィン材料として開発され、構造化された伝熱表面と水分管理を組み合わせています。

2.1 基材: 3003 アルミ箔

構成

3003 アルミニウムはマンガン (Mn) 合金 3xxx シリーズに属し、適度な強度と優れた成形性を兼ね備えていることで知られています。

3003 合金の化学組成は、最適な性能特性を達成するために正確に制御されています。

マンガン含有量が純粋なアルミニウム (1xxx シリーズ) との主な差別化要因です。

マンガン原子はアルミニウム マトリックスに溶解し、転位の移動を妨げる格子歪みを生じます。{0}これは固溶強化として知られるメカニズムです。-

これにより、3003 は約純アルミニウムよりも30％高い強度優れた延性を維持しながら。

厚さ

HVAC フィン用途の場合、3003 フォイルは通常、次の範囲の厚さで製造されます。0.08mm～0.20mm。特定のゲージの選択は、フィンの設計要件によって異なります。

0.08～0.10mm：重量と材料費を重視する家庭用エアコン用エバポレータ共通

0.10～0.15mm: 強度と成形性のバランスをとったほとんどの HVAC 用途向けの標準範囲

0.15～0.20mm: 耐久性の向上が求められるコンデンサーや産業用途に使用されます。

0.30mmまで: 特殊な耐久性の高い熱交換器に利用可能-

厚さの公差は高速スタンピング作業にとって重要であり、高級サプライヤーは厚さの公差を維持しています。{0}±0.005mm一貫した成形動作を保証します。

気性

フィンストックに使用される 3003 アルミニウム フォイルの一般的なテンパーには、H22、H24、および H14 が含まれます。

これらの焼き戻しは、さまざまな程度のひずみ硬化と部分焼きなましを表し、製造プロセス (スタンピング、ロールフォーミングなど) に最適な強度と、ひび割れのないフィン形成のための延性の最適なバランスを提供します。

物理的および機械的特性

3003 アルミニウムは、熱交換器用途に最適な一連の独特の特性を示します。

アルミニウム-マンガン合金の研究により、最適化された焼きなまし処理により、最高の熱伝導率値を達成できることが実証されました。215 W/(m·K)伸びに達した状態で28%、フィン用途に理想的な組み合わせを表します。

2.2 親水性コーティング: 表面工学の原理

親水性コーティングは、HVAC 用途における 3003 アルミニウム フォイルの性能を変える重要なイノベーションです。

親水性の科学:親水性（文字通り「水を愛する」）とは、材料の水に対する親和性を指します。真に親水性の表面では、水はビーズ状になって個別の液滴になるのではなく、広がって薄い連続膜を形成します。この動作は次のように定量化されます。接触角、これは液滴が固体表面に対してなす角度です。 90 度未満の接触角は親水性を示し、親水性の高い表面は多くの場合 30 度未満の接触角を示し、理想的には 0 ～ 10 度に近づきます。このコーティングは、アルミニウムの表面エネルギーを変化させ、エネルギー的に水の広がりをより有利にすることでこれを実現します。

HVAC フィンに親水性コーティングが不可欠な理由:

水ブリッジの防止:湿気の多い環境では、冷えた蒸発器のフィンに結露が発生します。裸のアルミニウムでは、水滴が形成されやすく、フィン間の狭い隙間を埋める可能性があります。この「水の架け橋」は空気の流れを妨げ、空気側の圧力損失を増加させ、熱伝達効率を大幅に低下させます。

腐食保護:停滞した水滴、特に溶解した汚染物質を含む水滴は、アルミニウム表面の局所的な腐食 (孔食など) を促進する可能性があります。

微生物の増殖:蓄積された湿気は、カビ、細菌、その他の微生物の理想的な温床となり、不快な臭いや潜在的な健康上の問題（「シックハウス症候群」など）を引き起こします。

コーティングの物理的特性:

厚さ:親水性コーティングは非常に薄く、通常は次の範囲です。1～5マイクロメートル（μm）。この最小限の厚さにより、アルミニウム自体を介した熱伝達が妨げられず、フィン全体の寸法が大きく変化することもありません。

外観：多くの場合、視覚的に区別するために青または緑の色合いが付いていますが、透明なコーティングも利用できます。

接着力：フィンの製造中および HVAC ユニットの動作寿命全体にわたって層間剥離を防ぐには、アルミニウム基板への優れた接着力が最も重要です。

3. HVAC フィンに 3003 親水性コーティングされたアルミホイルを使用する理由

親水性コーティングを施したこの 3003 アルミニウム フォイルは、最新の HVAC システムに最適な組み合わせです。

3.1 優れた親水性と水分管理性

主な利点は、凝縮水管理の並外れた能力です。凝縮水はフィン表面に均一に分布し、凝縮水によって形成される薄膜が効率よく排出されます。

これにより、水滴やブリッジの形成も制限され、最適な空気の流れと熱伝達が維持されます。

高湿度下での性能テストでは、コーティングされていないフィンと比較すると、コイル全体の静圧降下が 10 ～ 20% 減少することがよくあります。

3.2 熱交換効率の向上

親水性コーティングは、水の架橋を防止し、薄い水膜を維持するのを防ぐため、凝縮水によって引き起こされる熱抵抗を低減します。

これにより、空気と冷媒の間の熱伝達がより効率的に行われるはずです。

実験結果は、親水性フィンを備えた HVAC システムは、通常の動作条件下で成績係数 (COP) またはエネルギー効率比 (EER) の 5% ～ 15% の向上を達成でき、その結果、大幅なエネルギー節約の可能性がもたらされることを示しています。-。

3.3 良好な耐食性

親水性コーティングは、動作中に有害な環境要素から 3003 アルミニウム合金を保護する層を提供します。

これは、酸性雨、産業汚染物質、または塩分への曝露によって引き起こされる劣化であり、海岸沿いや大気汚染の激しい地域では特に深刻です。

塩水噴霧試験 (ASTM B117 など) などの腐食促進試験では、通常、親水性コーティングされたフィンが、裸のアルミニウムと比較して、重大な劣化が生じる前に最大 2 ～ 3 倍の暴露に耐えられることが示されています。

これにより、熱交換器と HVAC ユニット全体の寿命が延びます。

3.4 優れた成形性と加工性。

塗膜は薄いですが、親水性コーティングされたアルミ箔基材材料の優れた成形性を維持します。

フォイルは、コーティングのひび割れや剥がれを生じることなく、複雑なフィン形状に打ち抜き、圧延することができます。

これにより高い生産収率が得られ、熱交換器メーカーは熱伝達を最大化する複雑なフィン パターンを作成できるようになります。{0}

3.5 防カビ・防臭性

また、親水性の表面はフィンに水が溜まるのを防ぎ、水が素早く排出されるため、フィンの湿気が減り、カビ、カビ、細菌、その他の微生物の増殖が抑制されます。

これは、アレルゲン、病原菌、HVAC システム特有の不快な「かび臭」を除去し、より良い室内空気質 (IAQ) の実現に直接影響します。

一部の洗練された層には、さらなる保護のために低刺激の抗菌物質を含めることができます。

3.6 ノイズ低減の利点

裸のフィンに水滴が積もると、その上を空気が移動することで独特の「パチパチ」または「シュー」という音が発生することがあります。

親水性フィンにより、水が自由かつ継続的に流れることができるため、HVAC ユニット内のガタガタ音や振動音の発生源も防ぐことができ、住宅所有者や作業者にとっては間違いなくプラスになります。

3.7 美的感覚とブランドの差別化

親水性コーティングされたフィンの典型的な色 (通常は青または緑) は、高度な技術と品質を物語ります。

これは、HVAC メーカーにとってブランドを差別化する手段となり、優れたパフォーマンスと信頼性への重点をエンドユーザーに伝えることができます。{0}}

4. 3003親水性コーティングアルミニウム箔の製造プロセス

3003 親水性コーティング アルミニウム ホイルの製造は、多段階の精密に制御されたプロセスです。-

4.1 原料の準備

高品質の 3003 アルミニウム合金インゴットを鋳造し、その後熱間圧延して厚いシートを形成します。-

これらのシートはその後、一連のスタンドを通して冷間圧延され、望ましい薄いゲージのアルミニウム フォイルが得られます。{0}この段階では、張力の制御と表面の品質が重要です。

4.2 洗浄と前処理-

コーティングの前に、アルミニウム箔は厳密な洗浄を受け、圧延油、酸化物、または表面の汚染物質が除去されます。これには通常、次のことが含まれます。

脱脂：アルカリ性または酸性の溶液は有機残留物を除去します。

すすぎ:複数段階の脱イオン水すすぎにより、化学残留物が残らないようにします。

エッチング (オプション):穏やかなエッチングにより、コーティングの密着性を高めるために表面をわずかに粗くすることができます。

化成コーティング:薄い化学変換層（例、クロム-フリーまたはクロム酸塩-ベース）が適用されることがよくあります。この層は耐食性を大幅に向上させ、その後の親水性コーティングの接着促進剤として機能します。

4.3 親水性コーティングの適用

前処理されたアルミニウム箔は次にコーティング ラインに送られ、そこで親水性溶液が塗布されます。一般的な申請方法には次のようなものがあります。

ロールコーティング:正確な量のコーティング溶液がパンからローラーに移され、移動するフォイル上に均一に塗布されます。この方法により均一な厚みが得られます。

カーテンコーティング:箔はコーティング溶液の連続的な「カーテン」の下を通過し、非常に均一で一貫した塗布を保証します。

4.4 ベーキングと硬化

コーティング直後、ホイルは高温のオーブンを通過します。-このベーキング プロセスには、次の 2 つの主な目的があります。

蒸発：コーティング溶液から溶媒または水キャリアを除去します。

硬化：コーティング材料内で化学反応を引き起こし、ポリマーを架橋したり、無機成分を凝固させたりして、望ましい親水性を備えた耐久性のある化学結合フィルムを形成します。{0}最適なコーティング性能を得るには、正確な温度と滞留時間の制御が重要です。

4.5 スリッティング

硬化後、コーティングされたホイルの幅広のロールは、顧客の仕様に従って狭いロールに精密に切断され、HVAC フィン メーカーへの出荷の準備が整います。{0}

4.6 品質管理

プロセス全体を通じて、次のような厳格な品質管理措置が実施されます。

厚さ測定:フォイルとコーティングの両方。

接触角測定:親水性を確認するため。

接着試験:クロスハッチまたはテープ テストを使用します。-

耐食性試験:たとえば、サンプルの塩水噴霧テストなど。

目視検査:欠陥、均一性、色について。

機械的特性試験:フォイルが強度と成形性の要件を満たしていることを確認するため。

5. 3003 親水性コーティングアルミニウム箔の HVAC フィンへの応用

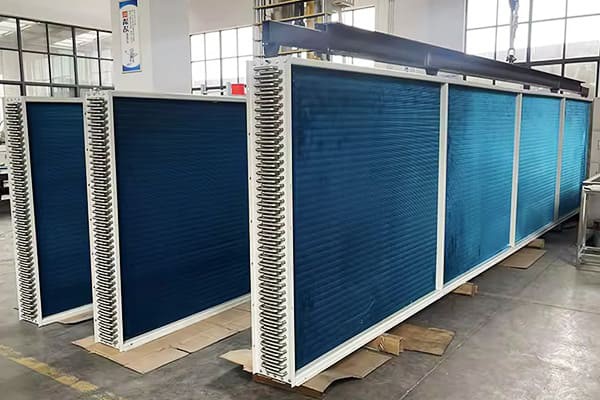

5.1 家庭用および業務用エアコン

3003 親水性コーティング箔の最大の用途セグメントは、ルーム エアコン、スプリット システム、パッケージ ユニット、セントラル エアコン システムです。

蒸発器フィン（室内機）: これらは最も深刻な凝縮水の形成を経験するため、空気の流れと効率を維持するために親水性コーティングが不可欠になります。一般的なフィン密度は、1 インチあたり 14 ～ 25 のフィン (FPI) の範囲です。

コンデンサーフィン（室外機）: これらは冷却モード中は露点以上で動作しますが、ヒートポンプ動作中には凝縮水が発生するため、屋外環境への暴露に耐える必要があります。室外機にとって耐食性は特に重要です。

親水性フィンを備えた住宅用 AC ユニットの性能向上には次のようなものがあります。

冷却効率向上：最大5%

ファンのエネルギー消費量の削減

腐食保護により機器の寿命を延長

5.2 冷凍装置

冷凍アプリケーションには、動作温度の低下と頻繁な霜取りサイクルにより、特有の課題が存在します。

冷蔵庫および冷凍庫のエバポレーター: 氷点下で動作するこれらのフィンは、凝縮水と霜の形成の両方を管理する必要があります。親水性コーティングは霜の構造と付着に影響を与え、霜取り効率を向上させる可能性があります。

商業用ショーケース: オープン冷蔵ケースでは高湿度の浸入が発生するため、製品の可視性と機器のパフォーマンスを維持するために凝縮水の管理が重要になります。

クーラーの中を歩く-: 大型の蒸発器コイルは、親水性表面による空気の流れの維持の恩恵を受けます。

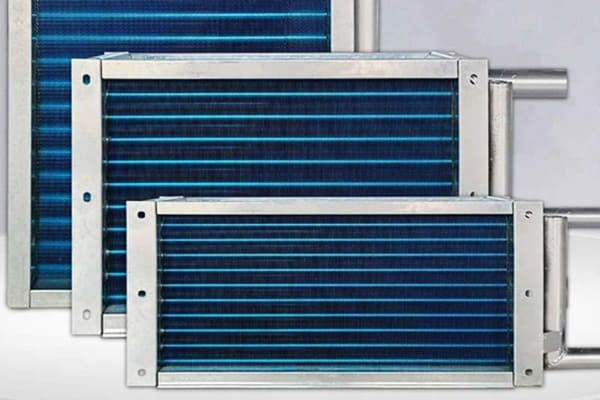

5.3 自動車用 HVAC システム

自動車用空調システムは、次のような厳しい条件下で動作します。

極端な温度変化

道路塩や凍結防止剤への曝露{0}}

振動と機械的ストレス

高性能でコンパクトな熱交換器を必要とするスペースが限られている-

自動車用エバポレーターの親水性コーティングされたフィンは、性能を維持しながらこれらの条件に耐える必要があります。

耐食性要件は特に厳しく、塩水噴霧耐性は多くの場合、次の条件で指定されます。480時間以上以上。

5.4 産業用熱交換器

産業用途には次のものが含まれます。

プロセス冷却装置: 産業環境における熱伝達効率の維持

商業ビル用 HVAC システム: コイル表面積が広い大型エアハンドリングユニット

データセンターの冷却：最大限の信頼性が求められる精密冷却装置

熱回収システム: 凝縮水管理がシステム全体のパフォーマンスに影響を与える場合

産業用途の場合は、前処理コーティングや特殊な配合（汚染環境用の WATERFIN® 700 など）を備えたグレードなど、強化された耐食性グレードが指定される場合があります。{0}

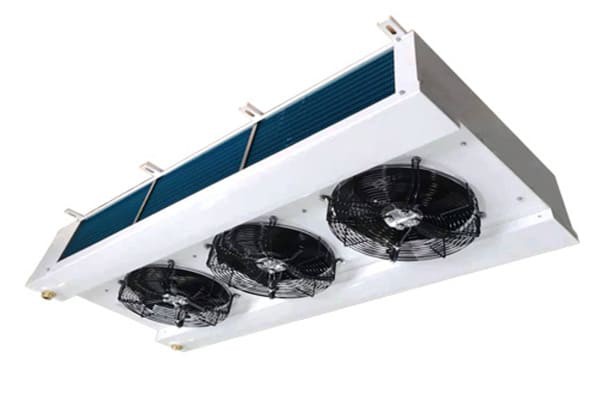

5.5 新たなアプリケーション

吸湿性フィルムの一体化:

新しいアプローチは、親水性と水分を積極的に吸収する吸湿性材料を組み合わせ、潜在的に凝縮水の形成を減らし、蒸発および放射メカニズムを通じて受動的冷却を提供します。

研究では、このような統合システムが次のことを達成できることが実証されています。8.5度の温度低下そして熱伝達率が18%増加実際のフィンに適用した場合。

太陽光発電-システム:

太陽光発電と熱回収を組み合わせることで、熱伝達を最大化しながら凝縮水を管理する親水性コーティング表面の用途が生まれます。

テストショー3.5度の温度低下高度な熱管理を備えた太陽光発電パネル。

データセンターの冷却:

サーバー ルームの高密度熱負荷には最大の熱交換効率が求められるため、さまざまな負荷条件下でパフォーマンスを維持するために親水性フィンの重要性がますます高まっています。{0}

6. 代替フィン材との比較

HVAC 熱交換器用のフィン材料を選択する際、メーカーは熱性能、コスト、耐久性、加工性などのさまざまな要素を考慮します。

次の表は、3003 親水性コーティングされたアルミニウム箔といくつかの代替材料の包括的な比較を示しています。

7. 結論

HVAC フィン用の 3003 親水処理アルミニウム箔は、除湿、凝縮水制御、耐食性、製造の容易さのニーズが優先される場合、機能的でありながら市場で実績のある製品です。

3003 は、強度、成形性、耐食性の優れた組み合わせのフィンストックです。用途向けに指定された親水性コーティングは、接触角を減少させ（報告されている一般的なコーティングされた接触角は、コーティングなしの場合と比較して約 35 度です）、凝縮水の排水を強化し、幅広い領域での液滴のキャリーオーバーと空気側の圧力降下を軽減します。-

ただし、良好な最終性能を実現するには、コーティングの選択、プロセス管理（特にエッジの保護と良好な接着の実現）、環境テスト（塩-汚染および/または SO₂- が豊富な環境）が重要です。

よくある質問

Q1: HVAC フィンの親水性コーティングの主な利点は何ですか?

A1: 唯一の利点は、湿気管理が向上していることです。凝縮水を薄い膜状に広げ、滴下することなく効率的に膜を排出し、空気の流れと熱伝達を妨げるフィン間の水の橋渡しを回避します。」

Q2: 3003 アルミニウム合金がフィンの性能に与える影響は何ですか?

A2：3003アルミニウム合金は、軽量でありながら高い熱伝導率に優れ、成形性や耐食性にも優れているため、熱交換器フィンの母材として最適です。

Q3: 親水性コーティングはアルミニウムの熱伝達率に影響しますか?

A3: 親水性コーティングは非常に薄いため (通常 1 ～ 5 ミクロン)、アルミニウムの熱伝達能力には大きな影響を与えません。実際、水のブリッジングを防ぐことで全体的な熱交換が強化されます。

Q4: 親水コートフィンでカビの発生を完全に防ぐことはできますか？

A4: あらゆる状況下で微生物の増殖を 100% 保証できる表面はありませんが、親水性フィンは、カビや細菌の増殖の主な条件の 1 つである停滞した水分の蓄積を排除することで、カビや細菌の増殖を大幅に低減することが証明されています。

Q5: 親水コーティングされたフィンは、普通のアルミニウムフィンよりも価格が高くなりますか?

A5: 当初、3003 親水性コーティングされたアルミニウム箔のコストは、裸のアルミニウム箔よりも高くなります。ただし、初期コストの高さは時間の経過とともにエネルギーの節約、機器の寿命の延長、メンテナンス コストの削減によって相殺され、HVAC システムのライフ サイクルにおけるコスト効率が向上します。
